Tính năng
● Dải đo rộng, -0,1MPa đến 100MPa.
● Toàn bộ kết cấu bằng thép không gỉ, nhiều loại giao diện áp suất khác nhau.
● Hiệu suất đáng tin cậy, an toàn và dễ sử dụng.
● Các loại tín hiệu đầu ra khác nhau.
● Bảo vệ phân cực ngược và bảo vệ quá dòng và quá áp tức thời đáp ứng các yêu cầu bảo vệ EMI..
● Sản phẩm chống cháy nổ an toàn nội tại đáp ứng yêu cầu thiết kế của tiêu chuẩn GB3836.4.
● Sản phẩm chống cháy nổ đáp ứng yêu cầu thiết kế của tiêu chuẩn quốc gia GB3836.2.
Tổng quan về sản phẩm

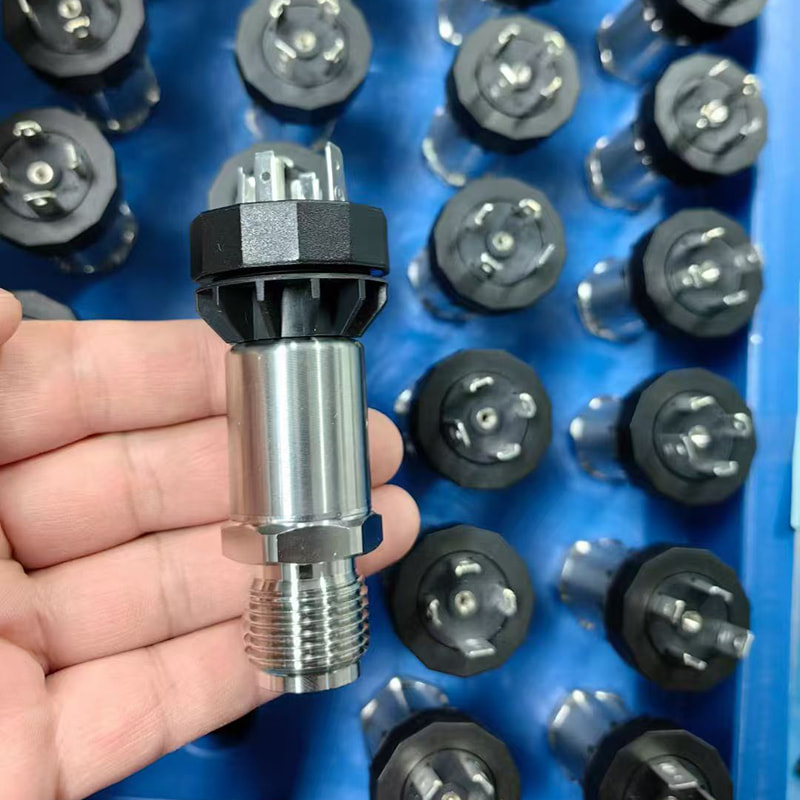

Bộ truyền áp suất AI-TH Hirschmann sử dụng cảm biến áp suất OEM áp điện với màng ngăn bằng thép không gỉ làm bộ phận đo tín hiệu. Nó trải qua quá trình kiểm tra máy tính tự động và sử dụng công nghệ cắt laser để bù hiệu suất điểm 0 và nhiệt độ trong phạm vi nhiệt độ rộng. Mạch xử lý tín hiệu, nằm trong vỏ thép không gỉ, chuyển đổi tín hiệu cảm biến thành tín hiệu đầu ra tiêu chuẩn. Toàn bộ sản phẩm đã trải qua quá trình kiểm tra nghiêm ngặt và sàng lọc lão hóa của các bộ phận, bán thành phẩm và thành phẩm, đảm bảo hiệu suất ổn định và đáng tin cậy.
Với độ tin cậy, tính linh hoạt và tính linh hoạt tuyệt vời, sản phẩm này được sử dụng rộng rãi để đo và kiểm soát áp suất trong các quy trình công nghiệp như dầu khí, hóa chất, luyện kim, điện và mực nước.

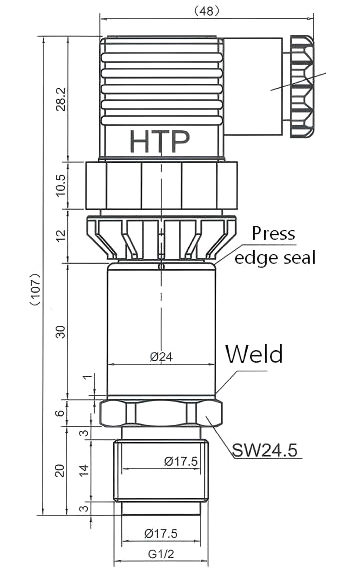

Cấu trúc bên ngoài: (đơn vị: mm)
Hình ảnh này chỉ mang tính chất tham khảo; sản phẩm thực tế sẽ chiếm ưu thế. Giao diện áp suất có thể được tùy chỉnh.
Thông số kỹ thuật:
| Phạm vi | -0,1M mỗi năm ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Quá tải | 2 lần áp suất toàn thang đo hoặc 110MPa (tùy theo mức nào thấp hơn) |
| Loại căng thẳng | Áp kế, áp suất tuyệt đối, hoặc loại áp suất kín |
| Độ chính xác | ±0,5%FS |
| Ổn định lâu dài | Tối đa ±0,3%FS/năm |
| Hệ số nhiệt độ điểm 0 | 0,03%FS/oC(100kPa); 0,02%FS/oC(＞100kPa) |
| Hệ số nhiệt độ toàn thang đo | 0,03%FS/oC(100kPa); 0,02%FS/oC(＞100kPa) |
| Nhiệt độ bù | -10oC~80oC |
| Nhiệt độ hoạt động | -30oC～80oC, loại an toàn nội tại -10oC~60oC |
| Nhiệt độ bảo quản | -40oC～125oC |
| Loại đầu ra | Loại hiện tại (hệ thống hai dây) | Loại điện áp (hệ thống ba dây) |
| Nguồn điện | 10~30VDC | 10~30VDC |
| Tín hiệu đầu ra | 4mA~20mADC | 0/1~5/10VDC |
| Điện trở cách điện | 100MΩ, 100VDC |
| Bảo vệ bao vây | IP65 (loại trình cắm) |
| Kết nối điện | Hessmann |
| Kết nối áp suất | Chủ đề bên ngoài G1/2 (có thể tùy chỉnh theo yêu cầu) |
