Tính năng
Phạm vi đo: -0.1MPa...0MPa~0.01MPa...100MPa.
Với màn hình hiển thị, giá trị áp suất thời gian thực được hiển thị.
Hiệu chuẩn điểm 0 và toàn thang đo rất thuận tiện.
Bảo vệ phân cực ngược và bảo vệ hạn chế dòng điện.
Có khả năng chống sét đánh và sốc áp suất.
Độ chính xác cao, độ ổn định cao và độ tin cậy cao.
Lĩnh vực ứng dụng
Kiểm soát quy trình công nghiệp
Đo thủy lực
Đo áp suất trong các môi trường khắc nghiệt khác nhau
Tổng quan về sản phẩm

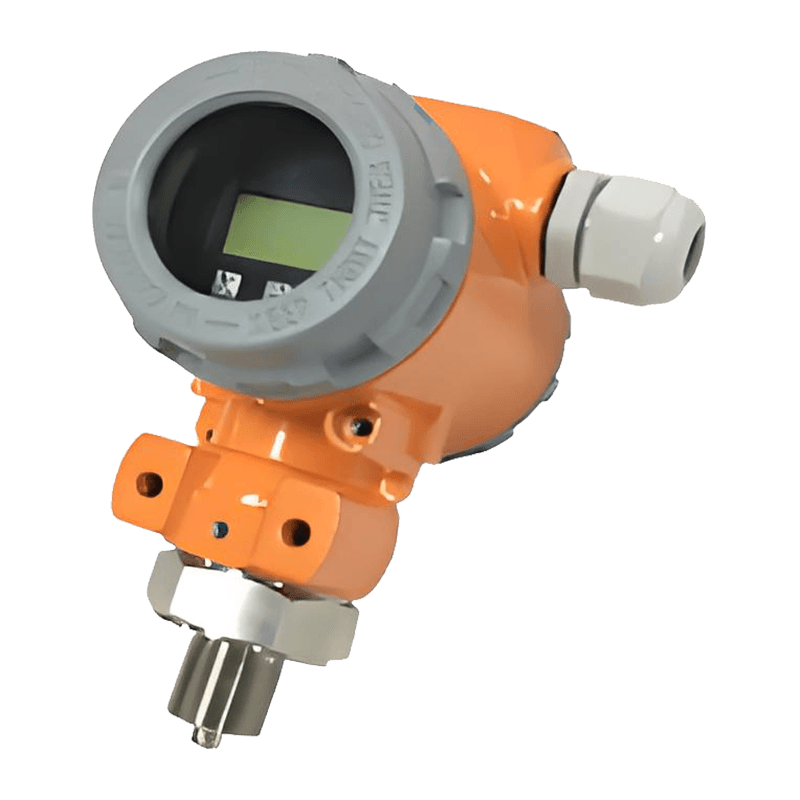

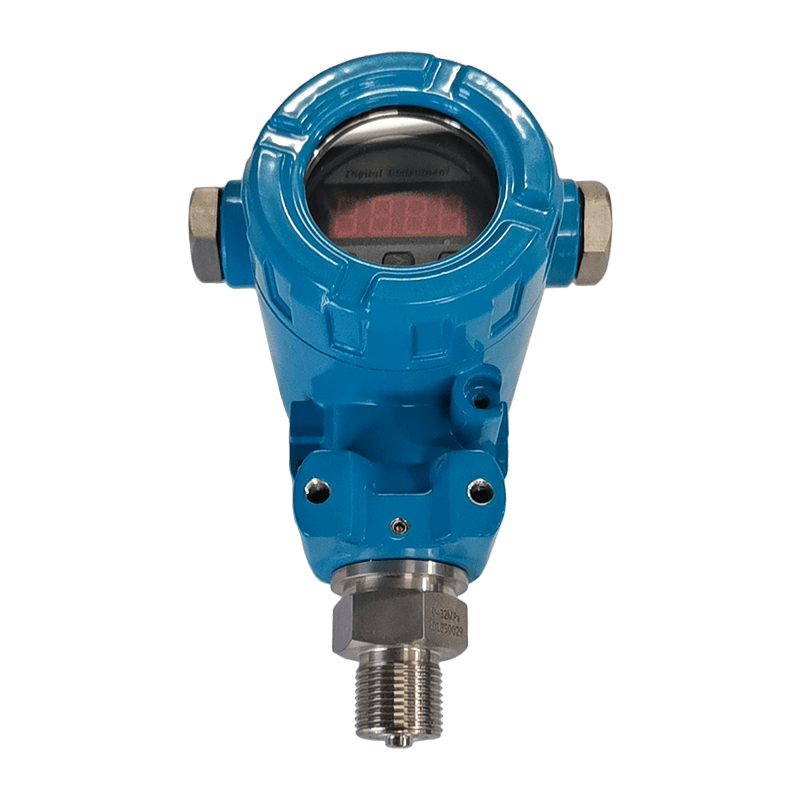

Bộ truyền áp suất AI-TD hiển thị kỹ thuật số chống cháy nổ sử dụng cảm biến áp suất silicon với màng ngăn bằng thép không gỉ làm bộ phận đo tín hiệu và sử dụng mạch IC chuyên dụng để bù hiệu suất điểm 0 và nhiệt độ trong phạm vi nhiệt độ rộng. Bộ truyền áp suất này có màn hình kỹ thuật số LCD và được chứng nhận chống cháy nổ.
Sản phẩm này được sử dụng để đo áp suất trong các quy trình công nghiệp như dầu khí, hóa chất, luyện kim, điện và thủy văn.

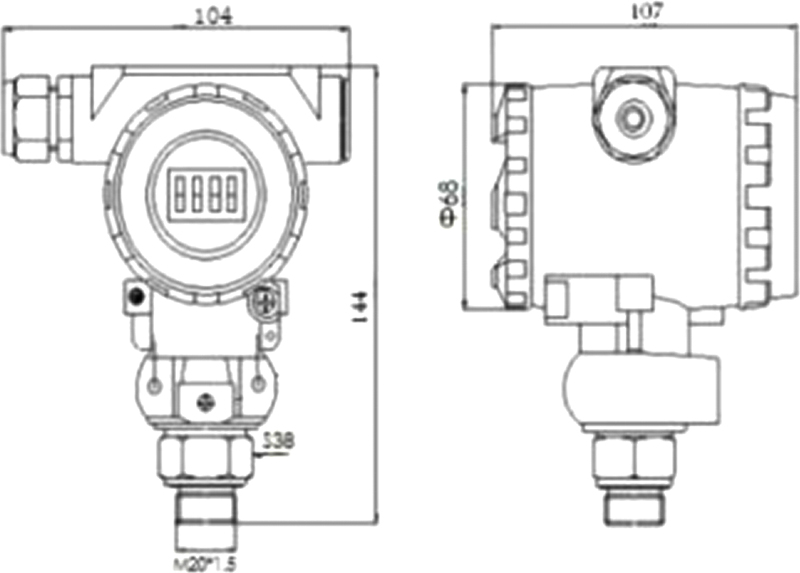

Cấu trúc bên ngoài: (đơn vị: mm)
Hình ảnh này chỉ mang tính chất tham khảo; sản phẩm thực tế sẽ chiếm ưu thế. Giao diện áp suất có thể được tùy chỉnh.
Thông số kỹ thuật:
| Thông số áp suất |
| Phạm vi | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Quá tải | 2 lần thang đo đầy đủ hoặc 110MPa (tùy theo mức nào thấp hơn) |
| Loại áp lực | Áp kế, áp suất tuyệt đối, áp kế kín |
| Thông số điện |
| Nguồn điện | 12~32V DC |
| Tín hiệu đầu ra | 4mA~20mA DC (hệ thống hai dây) |
| Tải điện trở | ≤ (U-12) /0,02Ω |
| Thông số kết cấu |
| bao vây | Vỏ nhôm đúc chống cháy nổ |
| cảm biến | thép không gỉ 316L |
| Vòng đệm | Cao su huỳnh quang |
| Mức độ bảo vệ | IP65 |
| Điều kiện môi trường |
| Sự phù hợp của phương tiện | Các chất lỏng khác nhau không ăn mòn thép không gỉ 316L và cao su fluoro |
| Nhiệt độ bù | - 10oC~80oC |
| nhiệt độ trung bình | -30oC~80oC (Loại màn hình LCD: -20oC~80oC) |
| Nhiệt độ bảo quản | -40oC~125oC (Loại màn hình LCD: -20oC~80oC) |
| Chỉ số hiệu suất |
| Độ chính xác | ≤±0,1%FS (Tối thiểu) | ≤±0,25%FS (Điển hình) | ≤±0,5%FS (Tối đa) |
| Hệ số nhiệt độ điểm 0 | ± 0,03%FS/oC (100kPa) | ±0,02%FS/oC (＞100kPa) |
| Hệ số nhiệt độ toàn thang đo | ± 0,03%FS/oC (100kPa) | ±0,02%FS/oC (＞100kPa) |
| Ổn định lâu dài | ±0,2%FS/năm (tối đa) |
