Hướng dẫn nối dây cho bộ lọc cách ly
Trong các ứng dụng mang đường dây điện thực tế, các tải trọng lớn như bộ ổn áp, bộ biến tần, hệ thống servo, động cơ công suất cao, tụ điện công suất lớn và bộ UPS thường được lắp đặt trên đường dây điện. Những tải này thể hiện hiệu ứng hấp thụ rõ rệt đối với tín hiệu tần số cao trong các sóng mang đường dây điện băng thông rộng. Để ngăn chặn sự suy giảm hiệu suất của các sóng mang đường dây điện, chúng tôi đặc biệt khuyến nghị lắp đặt các bộ lọc cách ly chuyên dụng trên đường dây điện để chặn nhiễu từ các nguồn tải, từ đó đạt được hiệu suất liên lạc tối ưu cho các hệ thống sóng mang đường dây điện.
Phương pháp nối dây cho bộ lọc cách ly:
1. Phía nguồn điện: Đầu vào (LINE) của bộ lọc cách ly ở phía nguồn điện được kết nối với đầu vào nguồn, trong khi đầu ra (LOAD) của nó được liên kết với đầu ra (LOAD) của bộ lọc cách ly ở phía tải. Sóng mang băng thông rộng được kết nối song song với đầu ra (LOAD) của bộ lọc cách ly.
2. Phía tải: Đầu ra (LOAD) của bộ lọc cách ly ở phía tải được kết nối với đầu vào nguồn điện, trong khi đầu vào của nó (LINE) được liên kết với thiết bị tải. Sóng mang băng thông rộng được kết nối song song với đầu ra (LOAD) của bộ lọc cách ly.

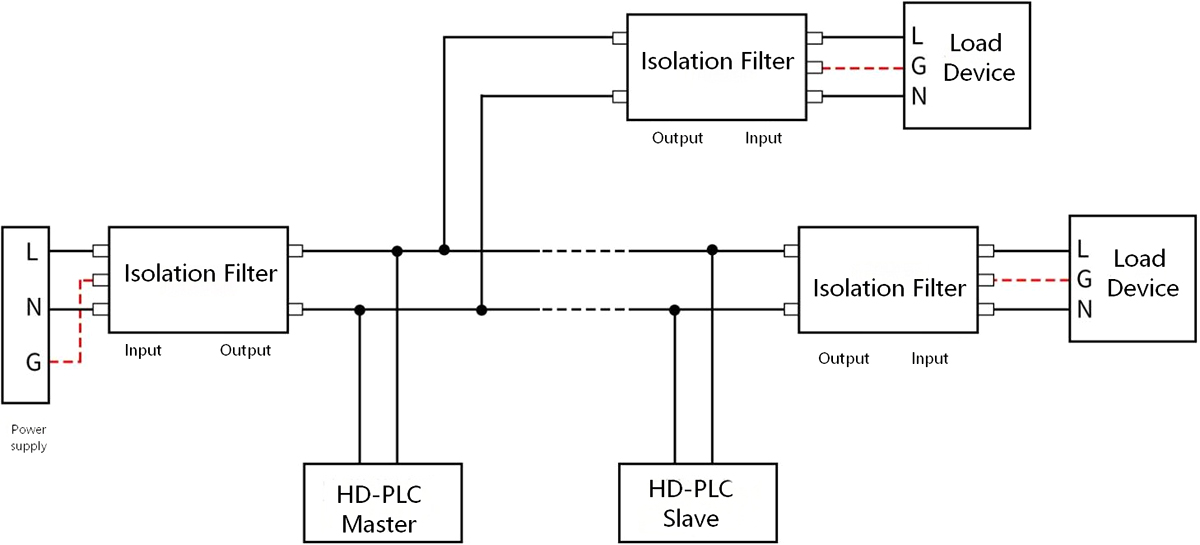

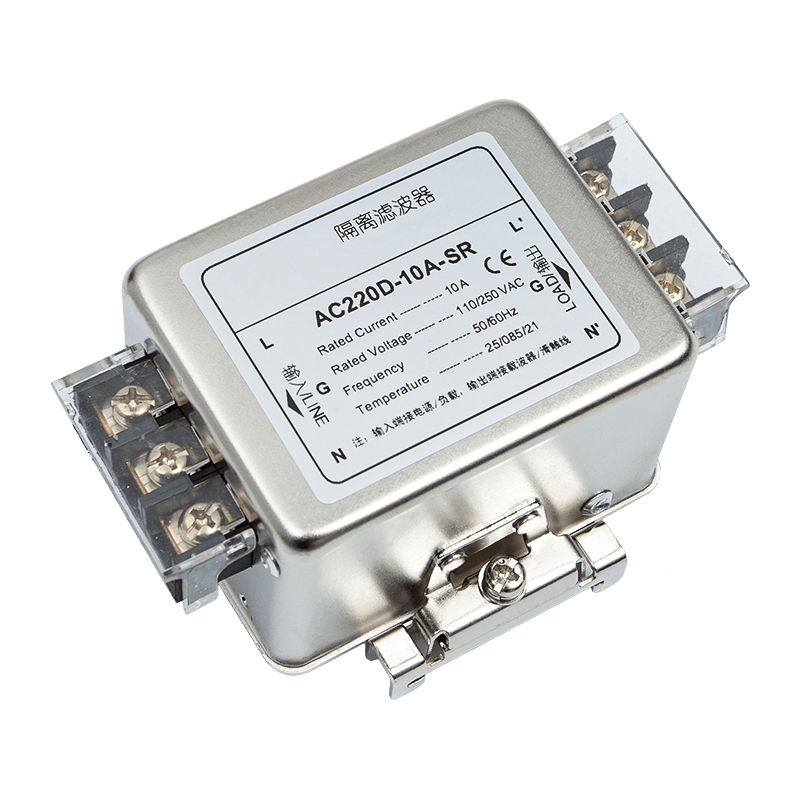

Sơ đồ nối dây của bộ lọc cách ly một pha được hiển thị bên dưới:

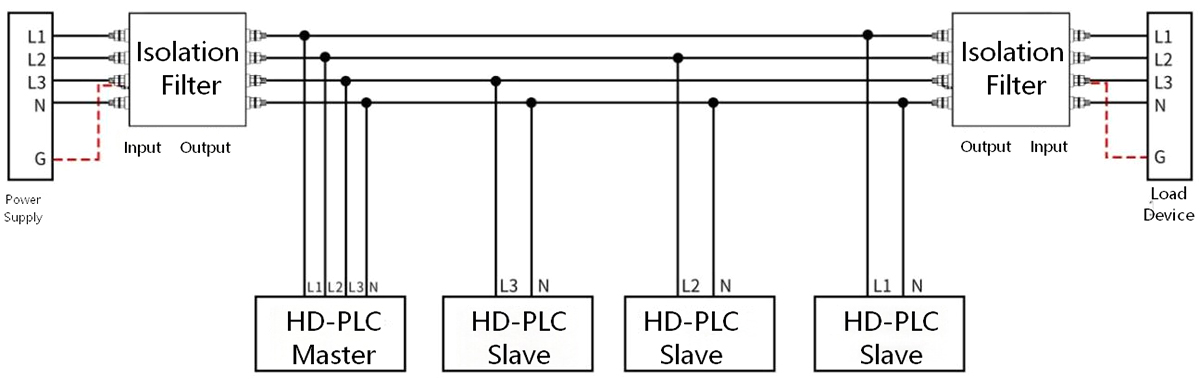

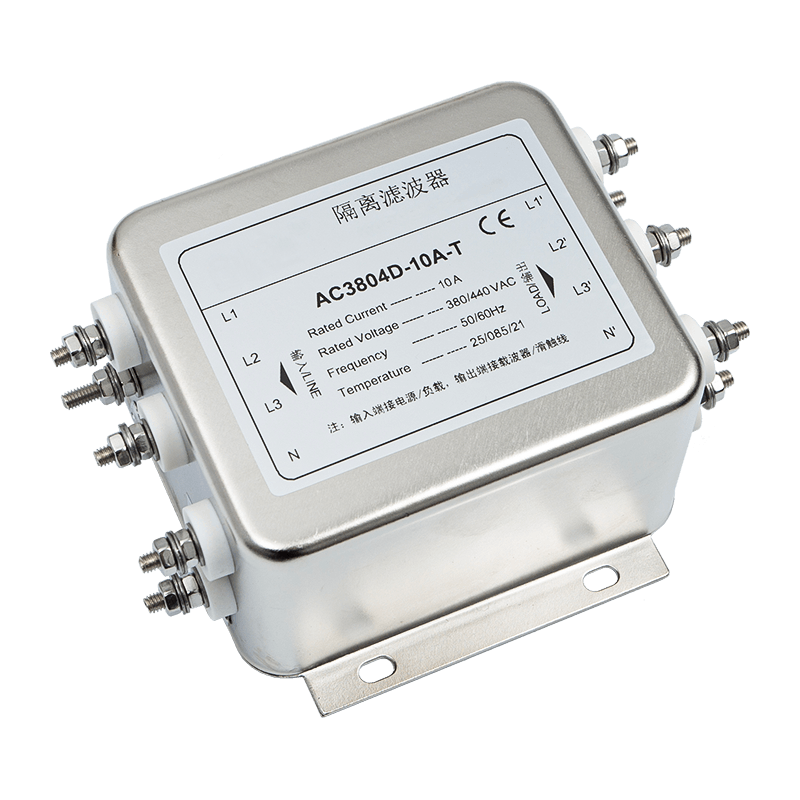

Sơ đồ nối dây của bộ lọc cách ly ba pha bốn dây được hiển thị bên dưới:

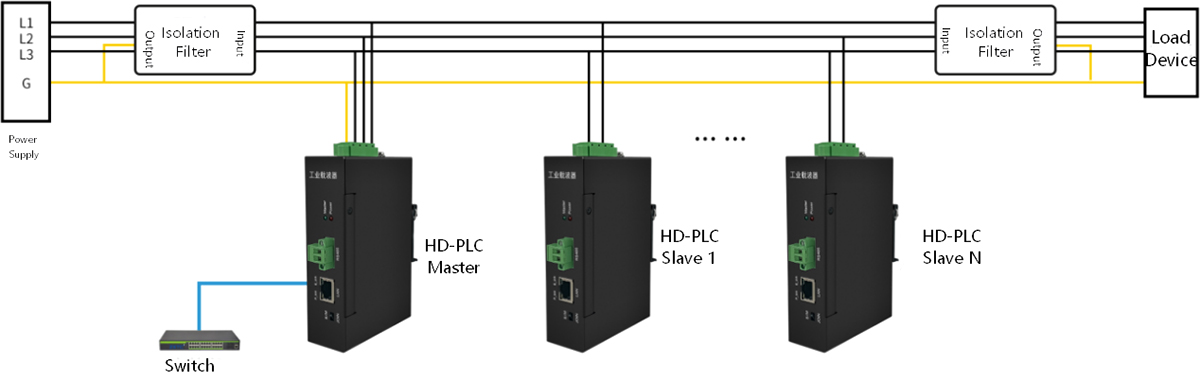

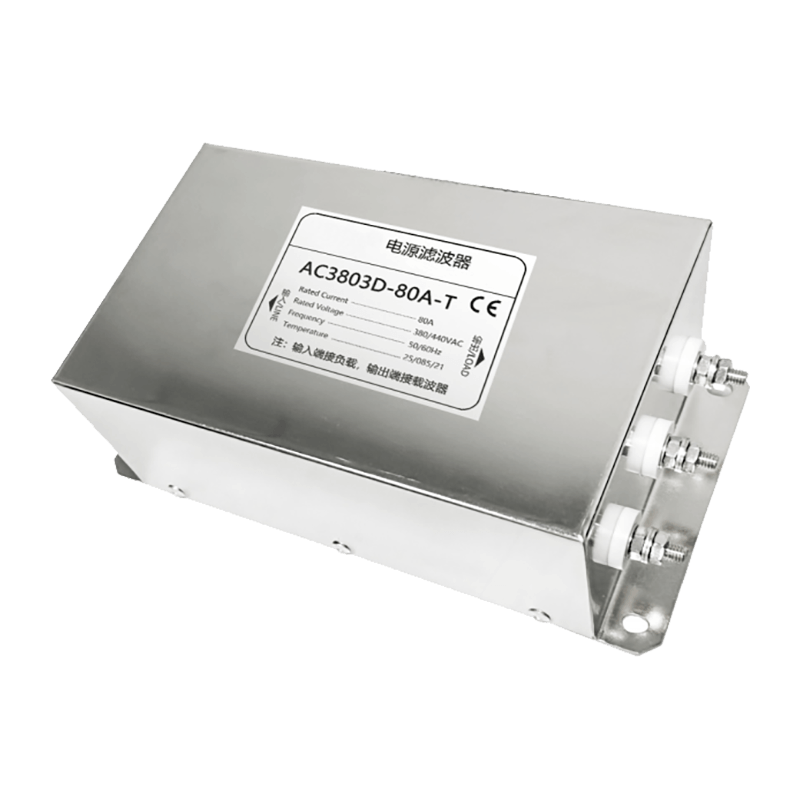

Sơ đồ nối dây cho bộ lọc cách ly chuyên dụng của bộ biến tần được hiển thị bên dưới:
Vấn đề cần chú ý:
1. Bộ lọc cách ly là bộ lọc cách ly nguồn điện chuyên dụng được thiết kế để sử dụng với các sóng mang đường dây điện. Không bao giờ thay thế các bộ lọc nguồn thương mại bằng các bộ lọc cách ly chuyên dụng dành cho các sóng mang đường dây điện.
2. Khi lắp đặt bộ lọc cách ly, phải phân biệt rõ hướng lắp đặt. Đối với các bộ lọc phía nguồn điện, dòng điện chạy từ đầu vào đến đầu ra, trong khi đối với các bộ lọc phía tải, nó chạy từ đầu ra đến đầu vào. Điều đặc biệt quan trọng cần lưu ý là hướng lắp đặt của bộ lọc phía tải là ngược lại với hướng lắp đặt của bộ lọc phía nguồn điện.
3. Bộ lọc cách ly được kết nối nối tiếp trên đường dây điện, trong khi sóng mang băng thông rộng được kết nối song song với đường dây điện ở đầu ra của bộ lọc cách ly. Không được lắp đặt bộ lọc cách ly trên đường dây điện giữa các nhà cung cấp dịch vụ băng thông rộng khác nhau trong cùng một mạng.
4. Bộ lọc cách ly phải được lắp đặt càng gần phía nguồn điện và phía tải càng tốt để lọc nhiễu điện từ xâm nhập dọc theo đường dây điện và tỏa ra bên ngoài một cách hiệu quả.
5. Các đường đầu vào và đầu ra của bộ lọc cách ly phải duy trì khoảng cách thích hợp giữa chúng. Tránh nối dây song song hoặc chéo để tránh làm giảm hiệu suất lọc.
6. Dây nối đất của bộ lọc cách ly không được để ở trạng thái nổi; nó phải được nối với dây nối đất hoặc vỏ kim loại của hộp điện, ưu tiên chiều dài ngắn nhất có thể.
7. Tất cả các phụ tải trên mạch mang điện phải được trang bị bộ lọc cách ly để đảm bảo hoạt động liên lạc của sóng mang băng thông rộng trên đường dây điện sạch.
8. Nguy cơ bị điện giật: Không vận hành trong điều kiện có điện! Bộ lọc cách ly được trang bị các bộ phận lưu trữ năng lượng và mối nguy hiểm về điện áp vẫn tồn tại trong vòng 10 giây sau khi mất điện. Không chạm trực tiếp vào các kết nối đầu cuối ngay sau khi ngắt nguồn.
