Mô tả sản phẩm & ứng dụng
Mục đích sử dụng chính: Bộ điều khiển này được thiết kế đặc biệt để quản lý hoạt động của cửa trượt kho lạnh.

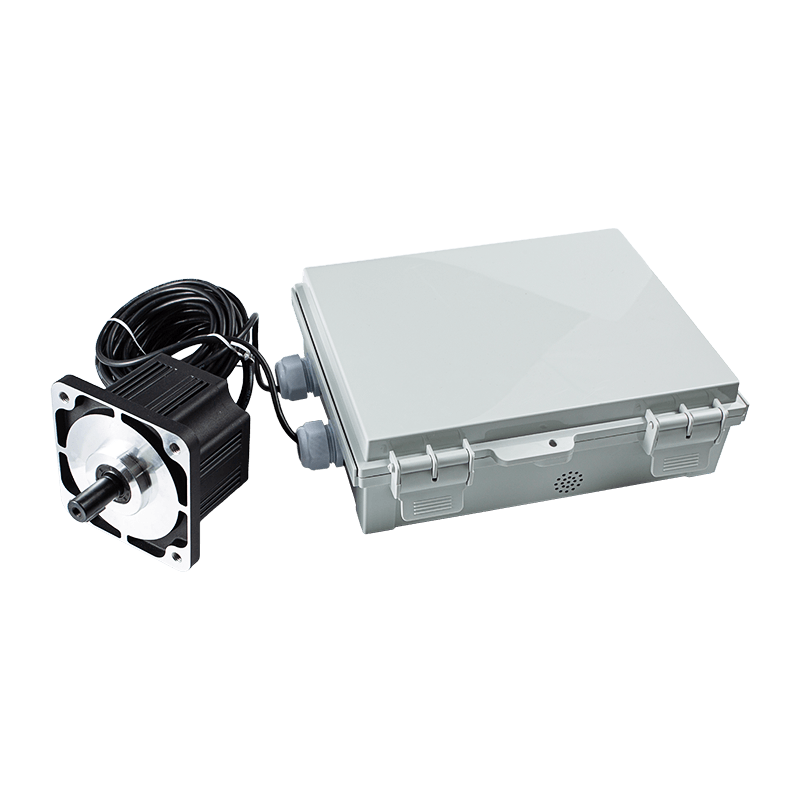

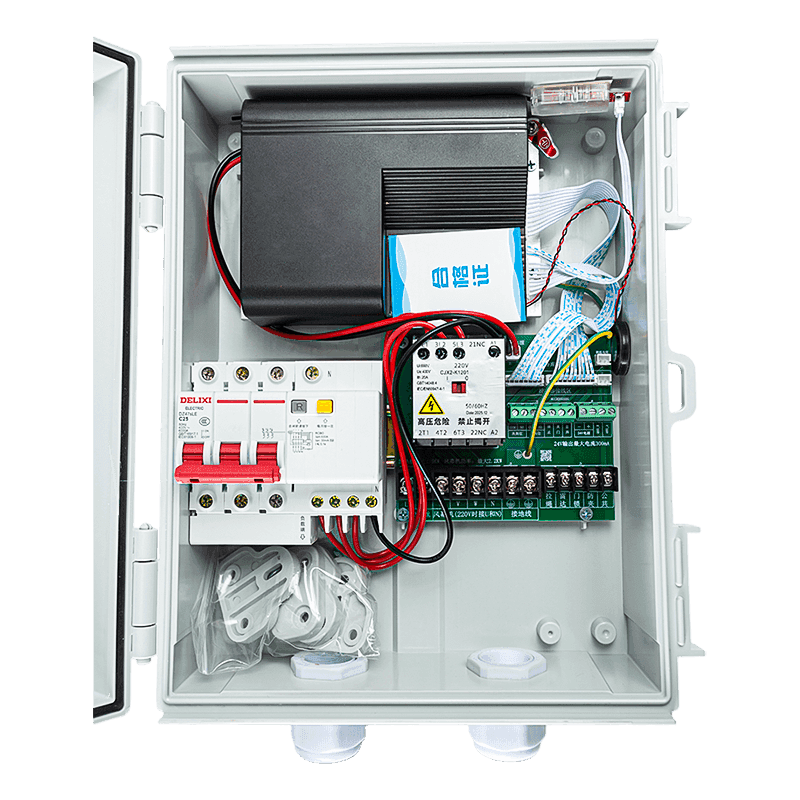

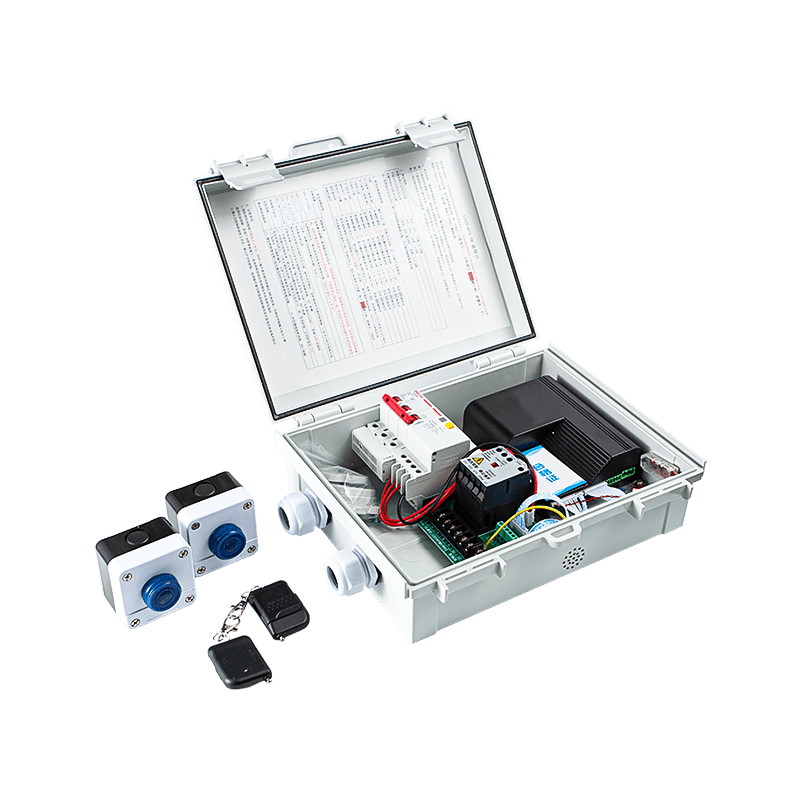

Thành phần hệ thống: Hệ thống thường bao gồm hộp điều khiển AIG-1500P-02Y, bộ điều khiển AIG-750L-06 (có sẵn ở các mẫu màn hình cảm ứng hoặc giọng nói) và động cơ không chổi than DC tương thích.
Môi trường mục tiêu: Được thiết kế cho kho lạnh, các động cơ tương thích được chế tạo để hoạt động ở nhiệt độ từ -30°C đến 60°C.
Các tính năng chính
Hoạt động có thể tùy chỉnh: Người dùng có thể điều chỉnh một loạt các thông số, bao gồm tốc độ mở/đóng, mô-men xoắn và thời gian đóng trễ.
Giám sát nâng cao: Hệ thống bao gồm menu giám sát (tham số N01-N24) để theo dõi dữ liệu thời gian thực như tần số đầu ra, dòng điện, vị trí cửa, bản ghi lỗi và tổng thời gian chạy.
Giao diện & Chỉ báo: Màn hình ống kỹ thuật số sử dụng các mã cụ thể để biểu thị trạng thái:
Chế độ chờ: Hiển thị "000".
Tín hiệu đầu vào: Xác định các nguồn như điều khiển từ xa (100), dây kéo (200), radar (300) và cảm biến chống kẹp (400).
Trạng thái hoạt động: Hiển thị cửa đang mở (001) hay đóng (002).
Thiết bị ngoại vi tích hợp: Bộ điều khiển quản lý các bộ phận bên ngoài như dây sưởi (lên đến 1KW) và rèm chắn gió (lên đến 2,2KW).
Lợi ích & Chức năng an toàn
Bảo vệ an toàn: Hệ thống có tính năng cài đặt mô-men xoắn chống kẹp và thời gian xác định để ngăn ngừa tai nạn.
Lưu ý: Bảo vệ chống kẹt không hoạt động trong phạm vi 20 cm tính từ vị trí đóng hoặc mở hoàn toàn.
Độ tin cậy: Động cơ có đặc tính cách nhiệt Cấp B và chống ẩm, khiến chúng phù hợp với môi trường có độ ẩm cao điển hình của kho lạnh.
Dễ bảo trì: Bộ điều khiển ghi lại bốn lỗi mới nhất (E01-E99), cho phép kỹ thuật viên chẩn đoán nhanh các sự cố như lỗi cảm biến Hall (E02), điện áp thấp (E05) hoặc quá tốc độ (E15).
Điều khiển linh hoạt: Hỗ trợ nhiều chế độ làm việc, bao gồm thao tác bấm vào bảng điều khiển hoặc các chế độ điều khiển bên ngoài (radar, dây kéo, v.v.).
Lưu ý an toàn quan trọng: Để tránh điện áp cao và nguy cơ bị điện giật, dây nối đất của động cơ phải được kết nối với điểm nối đất của bộ điều khiển.
Thông số hiệu suất sản phẩm
| Điện áp đầu vào | 176–264 VAC, 50/60 Hz |
| Điều khiển động cơ | Hỗ trợ động cơ không chổi than DC điện áp cao, công suất đầu ra tối đa 1500W |
| Tín hiệu đầu vào | Mở, Đóng, Dừng, Chống kẹp/Chống cháy, Khóa cửa, Khả năng chống phát hiện nhiệt độ radar, v.v. |
| đầu ra | Động cơ rèm gió 380 VAC, bộ phận làm nóng 220 VAC, còi, đầu ra vị trí mở, đầu ra vị trí đóng |
| Truyền thông | Một giao diện RS-485 để điều khiển nối mạng |
| Phạm vi ứng dụng | Cửa kho lạnh, cửa trượt công nghiệp hạng nặng |
