Mô tả sản phẩm

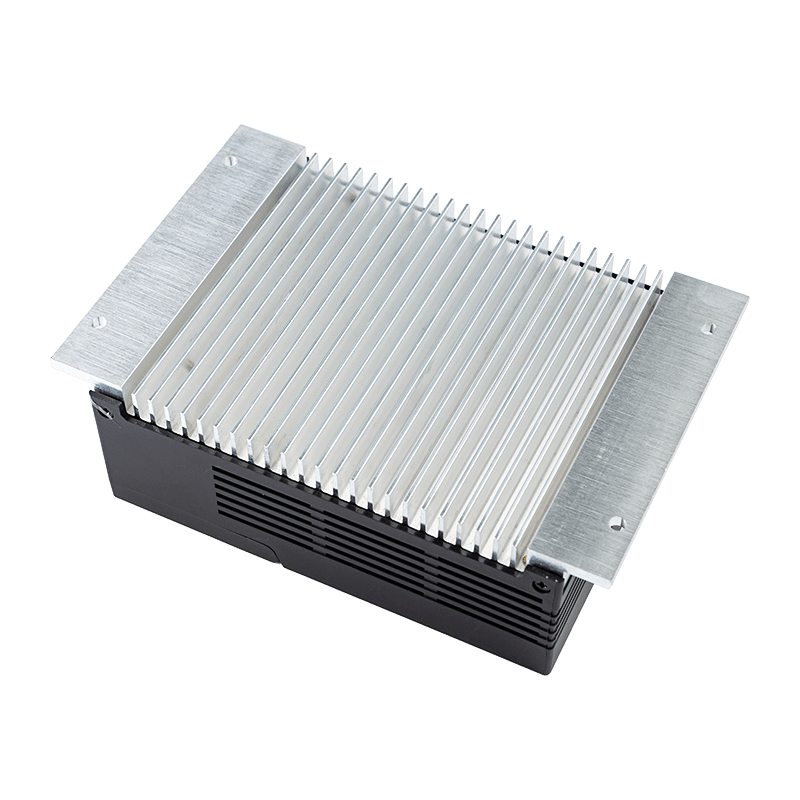

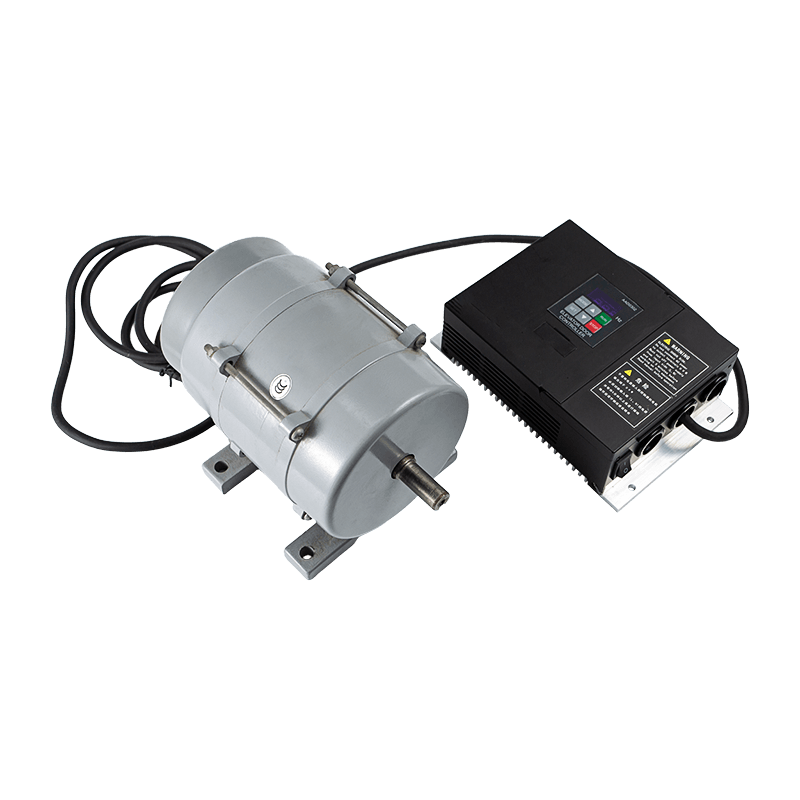

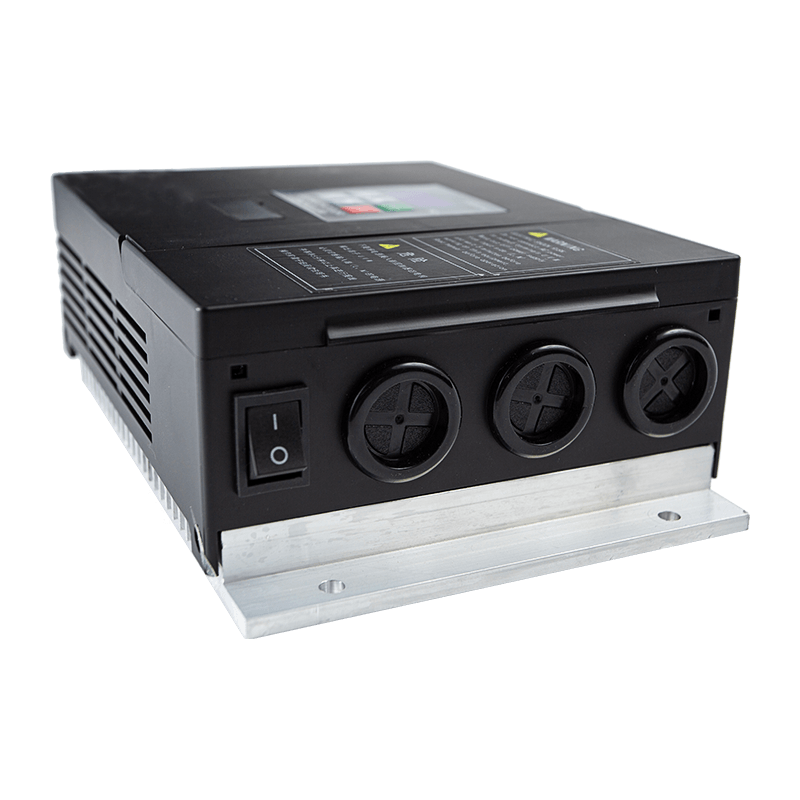

Loại thiết bị: Đây là ổ tần số thay đổi được thiết kế đặc biệt làm Bộ điều khiển không đồng bộ AC cửa thang máy.
Giao diện hệ thống: Nó có bàn phím kỹ thuật số với màn hình hiển thị để điều hướng, chỉnh sửa thông số (loại “p”, “n” và “d”) và giám sát.

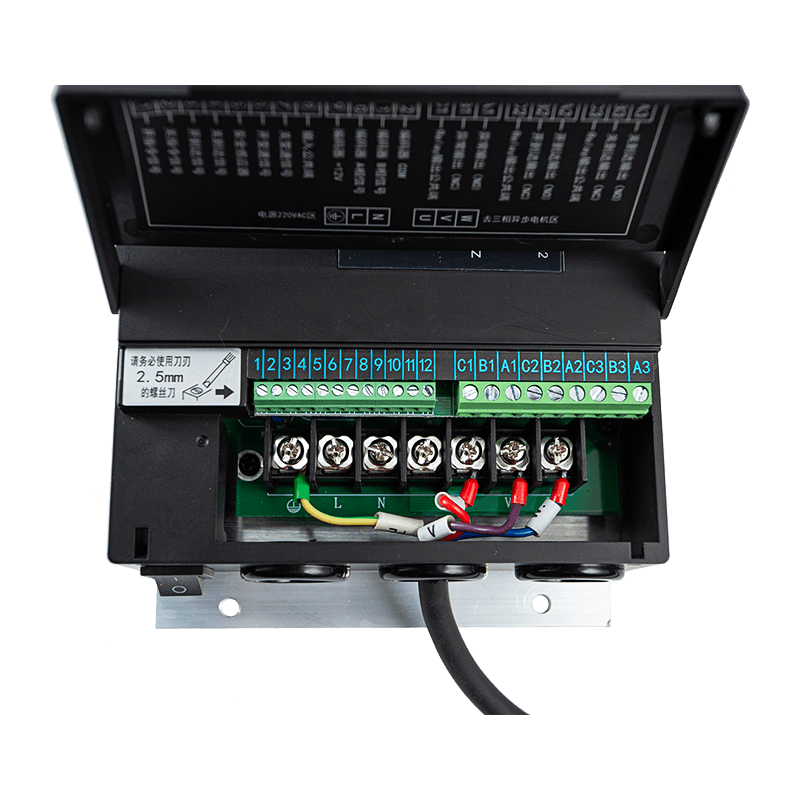

Nguồn & Kết nối: Thiết bị sử dụng nguồn điện một pha và bao gồm các đầu nối để kết nối động cơ, tín hiệu đầu vào (mở/đóng/giới hạn) và đầu ra lỗi.
Ứng dụng
Công dụng chính: Kiểm soát chu kỳ đóng mở của thang máy/cửa thang máy.
Chế độ hoạt động: Nó hỗ trợ một số chế độ chạy chuyên dụng, bao gồm:
- Chế độ mã hóa và vòng tròn mã hóa.
- Chế độ công tắc 4 vị trí và chế độ vòng tròn công tắc 4 vị trí.
- Chế độ giao tiếp qua RS-485 để điều khiển hệ thống tích hợp.
- Chế độ thủ công để kiểm tra và thiết lập.
Các tính năng chính
Đường cong cửa có thể tùy chỉnh: Người dùng có thể tinh chỉnh chuyển động của cửa bằng cách điều chỉnh các thông số tăng tốc, giảm tốc và tần số ở các giai đoạn khác nhau của chu kỳ đóng/mở.
Điều khiển mô-men xoắn có thể lập trình: Bao gồm mức tăng mô-men xoắn DC (P05) và cài đặt dòng duy trì cụ thể (d40, d41) để duy trì vị trí của cửa sau khi mở hoặc đóng hoàn toàn.
Logic điều khiển linh hoạt: Bộ điều khiển cho phép lựa chọn logic tín hiệu đầu vào (Thường mở hoặc Thường đóng) và cung cấp nhiều chế độ điều khiển (Bàn phím, Thiết bị đầu cuối hoặc Giao tiếp).
Giám sát thời gian thực: Hệ thống giám sát và hiển thị nhiều loại dữ liệu, bao gồm tần số đầu ra, dòng điện, vị trí cửa, chiều rộng cửa (xung) và tổng thời gian chạy.
Bảo mật: Tính năng bảo vệ bằng mật khẩu (P41) có sẵn để khóa các tham số và ngăn chặn những thay đổi vô tình hoặc trái phép.
Lợi ích
Độ chính xác và êm ái: Bằng cách cung cấp tối đa sáu thời gian tăng/giảm tốc khác nhau cho cả mở và đóng, bộ điều khiển đảm bảo vận hành cơ học trơn tru và đường cong chạy chất lượng cao.
Bảo vệ toàn diện: Biến tần bao gồm các biện pháp bảo vệ tích hợp chống quá dòng, quá áp, thấp áp và quá tải, giúp bảo vệ cả bộ điều khiển và động cơ khỏi bị hư hỏng.
Xử lý sự cố đơn giản hóa: Danh sách mã lỗi mở rộng (ví dụ: SC1 cho quá dòng, Er1 cho lỗi xung bộ mã hóa) cho phép kỹ thuật viên nhanh chóng chẩn đoán và khắc phục lỗi.
Sẵn sàng sử dụng: Các thiết bị được vận chuyển với tính năng tự động điều chỉnh hoàn thiện tại nhà máy đối với các xung chiều rộng cửa và các thông số chức năng, cho phép vận hành cơ bản ngay lập tức.
Thông số hiệu suất sản phẩm
| Điện áp đầu vào | 176–264 VAC, 50/60 Hz |
| Khả năng tương thích động cơ | Hỗ trợ động cơ servo điện áp cao hoặc động cơ không đồng bộ điện áp cao; Dòng điện đầu ra tối đa 3A, công suất đầu ra tối đa 500W |
| Tín hiệu đầu vào | Mở, Đóng, Chống kẹp/Chống cháy, Đạt vị trí, Bảo vệ nhiệt động cơ |
| Tín hiệu đầu ra rơle | Đạt đến vị trí mở, Đạt đến vị trí đóng, Báo lỗi |
| Phạm vi ứng dụng | Tương thích với mẫu Panasonic AAD03020 |
