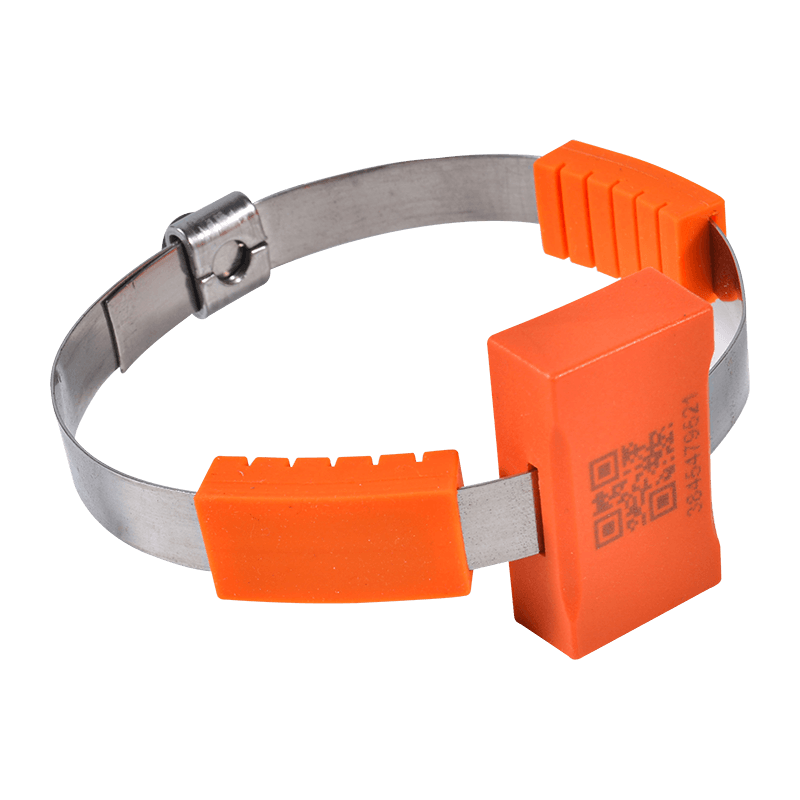

Cảm biến đo nhiệt độ không dây thụ động

Chức năng chính

Giới thiệu chức năng

Chức năng phát hiện nhiệt độ

Phát hiện thời gian thực về nhiệt độ hiện tại của bộ phận được đo

Chức năng tự kiểm tra điện áp nguồn

Phát hiện thời gian thực giá trị điện áp nguồn của cảm biến

Nguồn điện được lấy từ dòng điện cảm ứng

Cảm biến được cung cấp năng lượng bởi cảm ứng điện từ của dòng điện phía sơ cấp.

Lưu ý: Tất cả dữ liệu được cảm biến phát hiện sẽ được tải lên máy chủ đo nhiệt độ không dây thông qua đường truyền không dây.

tham số

Phạm vi đo nhiệt độ: -40 ～ 150oC

Độ chính xác đo: ± 1oC

Tần số lấy mẫu nhiệt độ: 10 ~ 30 giây (ngẫu nhiên) theo mặc định

Tần số không dây: 433 MHz

Khoảng cách truyền không dây: ≥ 350 mét (không gian mở)

Công suất hoạt động: Công suất cảm ứng, dòng điện cảm ứng lớn hơn 3A

Dòng khởi động: < 5A

Yêu cầu cấp điện áp vị trí lắp đặt cảm biến: 220KV

Yêu cầu dòng điện chính đối với vị trí lắp đặt cảm biến: ≤5000A (Đối với dòng điện vượt quá 5000A, vui lòng liên hệ với nhân viên kỹ thuật của nhà sản xuất để đánh giá điều kiện địa điểm).

Phương pháp cài đặt: Đi kèm

Kích thước thân chính: 24 mm * 22 mm * 10 mm

cài đặt

phần

Thiết bị đóng cắt điện áp cao có thể tháo rời: thanh cái, tiếp điểm cố định, kết nối cáp, v.v.

Thiết bị đóng cắt điện áp thấp: thiết bị đầu cuối ra, thiết bị đầu cuối đầu vào và đầu ra của bộ ngắt mạch.

Thanh cái dạng ống, thanh cái đồng, thiết bị đầu cuối trạm biến áp,..

Thiết bị đóng cắt cao áp cố định: thanh cái, công tắc cách ly, kết nối cáp, v.v.

Thiết bị đóng cắt điện áp thấp: đầu vào, ổ cắm, ổ cắm cáp, v.v.

cài đặtation steps

Bước 1: Ước tính độ dài của vị trí lắp đặt và chèn độ dài thích hợp thông qua mô-đun; lắp tấm thu năng lượng và silicone mềm vào cảm biến (với mặt gấp của silicone mềm úp xuống, thẳng hàng với vị trí cảm biến nhiệt độ).

Bước 2: Quấn module xung quanh nguồn điện (đường dẫn dòng điện chính) sao cho điểm đo nhiệt độ tiếp xúc với bộ phận cần đo, đồng thời siết chặt các tấm hợp kim ở hai bên; sau đó chồng hai đầu dưới kẹp. Siết chặt các vít bằng cờ lê Allen.
