Tính năng
● Sử dụng chip cảm biến lưu lượng của hệ thống vi cơ điện tử (MEMS), shunt rẽ nhánh và van tỷ lệ điện từ.
● Van tỷ lệ điện từ được đặc trưng bởi tuổi thọ dài và độ nhạy cao.
● Độ ổn định điểm 0 của cảm biến.
● Nó có độ chính xác cao và khả năng lặp lại tốt trong phạm vi đo của nó.
● Thời gian phản hồi nhanh.
● Giao diện cơ học tiêu chuẩn, dễ cài đặt.
● Đầu ra truyền thông RS485, giao thức MODBUS RTU tiêu chuẩn .
● Màn hình LCD hiển thị tốc độ dòng chảy tức thời và tích lũy, mang lại trải nghiệm đọc rõ ràng và trực quan. Tốc độ dòng chảy có thể được điều khiển thông qua đầu vào nút và tốc độ dòng chảy được kiểm soát và thời gian thực được hiển thị trực tiếp trên màn hình LCD.
● Cấu hình tiêu chuẩn bao gồm điều khiển đầu vào/đầu ra 4-20mA.
● Điều khiển đầu vào/đầu ra 0-5V hoặc 0-10V có thể tùy chỉnh
Giới thiệu sản phẩm

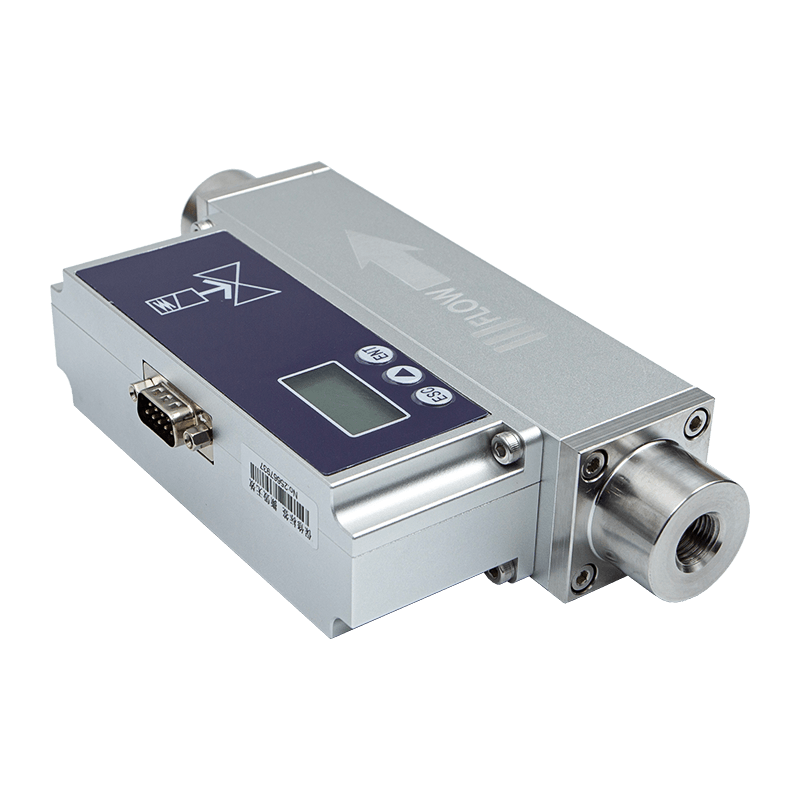

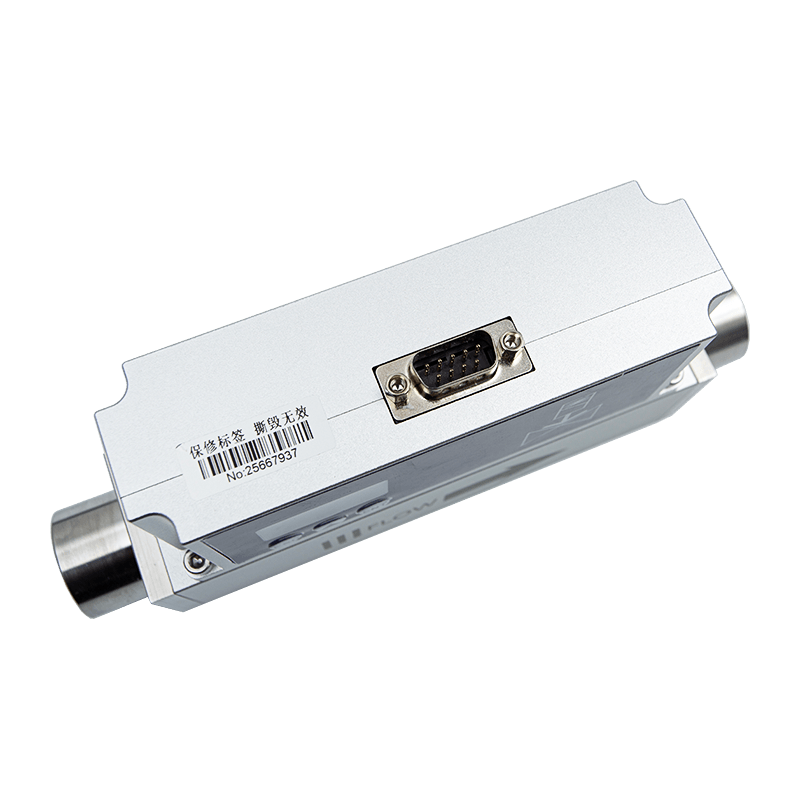

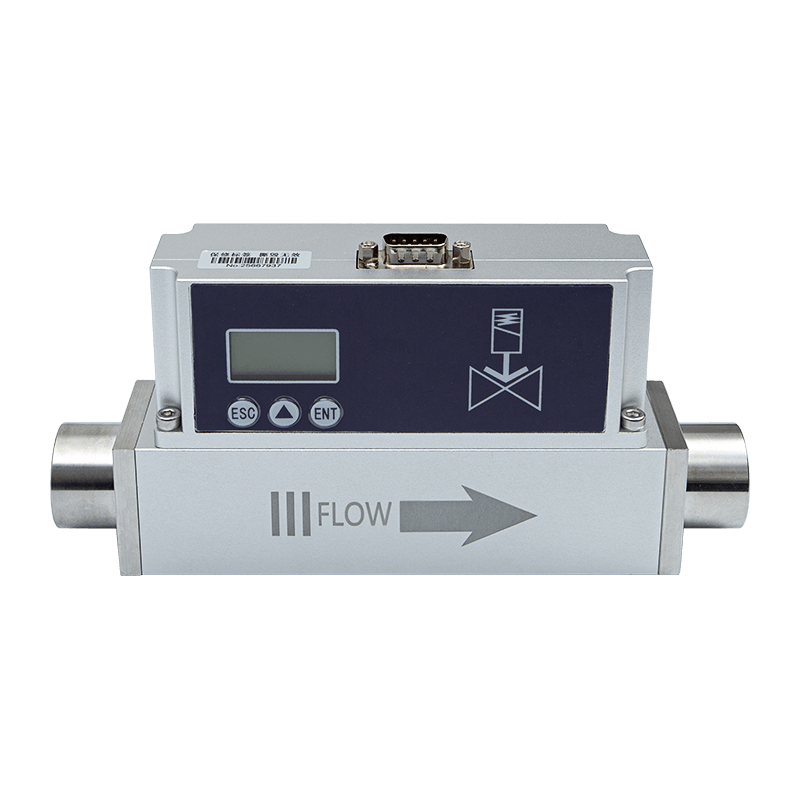

Đồng hồ đo lưu lượng khối khí nhiệt điều khiển bằng van tỷ lệ AI-FC là cảm biến lưu lượng khí nhiệt với điều khiển lưu lượng van tỷ lệ được thiết kế và phát triển bằng chip cảm biến lưu lượng hệ thống vi cơ điện tử (MEMS) tiên tiến. Nó kết hợp công nghệ xử lý tín hiệu số và thuật toán điều khiển dòng chảy để đạt được khả năng kiểm soát chính xác và xử lý thông minh tốc độ dòng chảy của các loại khí khác nhau.
Đồng hồ đo lưu lượng điều khiển bằng van tỷ lệ được đặc trưng bởi độ chính xác cao và khả năng chống nhiễu mạnh mẽ. Chất lỏng rẽ nhánh trong bộ phân phối ở trạng thái dòng chảy tầng, giúp cho phép đo và điều khiển ổn định và chính xác hơn, phù hợp cho việc đo và kiểm soát quá trình của nhiều loại khí sạch dòng nhỏ khác nhau.
Thông số kỹ thuật
| cung cấp điện làm việc | DC24V/12W |
| Độ chính xác (%) | Độ chính xác điều khiển: ±1,0% SP, Độ chính xác đo: 1% fs |
| Tỷ lệ phạm vi điều khiển và đo lường | 1:100 |
| Loại van | Loại thường đóng |
| Nhiệt độ hoạt động | -10 ~ 55oC |
| độ ẩm | <95%RH (không đóng băng, không đóng băng, không ngưng tụ) |
| Thông số kỹ thuật dòng chảy | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Phạm vi áp suất làm việc | Đo lường: 0-1,5MPa Kiểm soát: 10SCCM-30SPLM Áp suất: 0,1-1,0MPa Áp suất 100 SPLM: 0,1-0,65 MPa Áp suất 300SPLM: 0,1-0,5MPa |
| Thời gian đáp ứng điều khiển điển hình | Dưới 1,5 giây (T90) |
| Đo thời gian phản hồi | <50 mili giây |
| Phương thức đầu ra | Có thể tùy chỉnh 4-20mA (1-5V), 0-5V và 0-10V. |
| Phương thức giao tiếp | RS485 (Giao thức Modbus RS485) |
| Phương pháp điều khiển | Hoạt động của nút, Modbus, 4-20mA (1-5V), 0-5V và 0-10V có thể được tùy chỉnh. |
| Kết nối cơ khí | Ren trong G1/4, PT1/2; các chủ đề khác có thể được tùy chỉnh. |
| Mức độ bảo vệ | IP40 |
được đo ở 25oC, 101,32 kPa và trong không khí khô.
Các tính năng khác
| Điều kiện nhiệt độ tiêu chuẩn có thể lựa chọn | 0°, 20°, 25°, người dùng có thể điều chỉnh, mặc định là 25° |
| Loại khí có thể lựa chọn | Không khí, N2, O2, CH4, Ar, CO2, He, H2 , C3H8 |
| Chênh lệch áp suất vận hành bình thường | 0,1-0,8 MPa, tốc độ dòng chảy <= 30 SLM 0,1MPA-0,6MPA 30SLM < Thông số tốc độ dòng chảy <= 100SLM 0,1MPa -0,4MPa 100SLM < Thông số lưu lượng < 300SLM |
| Chênh lệch áp suất làm việc độc đáo | Tư vấn tùy chỉnh có sẵn |
