KS810NS

Truyền thông đường dây điện băng thông rộng DC

  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC
  • Truyền thông đường dây điện băng thông rộng DC

Mô-đun sóng mang KS810N được chia thành loại DC KS810NS và loại chung KS810NT, hỗ trợ cấu trúc tôpô mạng bus, sao, cây và mạng lai.

Loại DC KS810NS phù hợp cho giao tiếp sóng mang DC12-48V trên đường dây điện, theo đường dây điện có tải được chia thành hai loại dây, có đường dây chuyên dụng có tải và không tải.

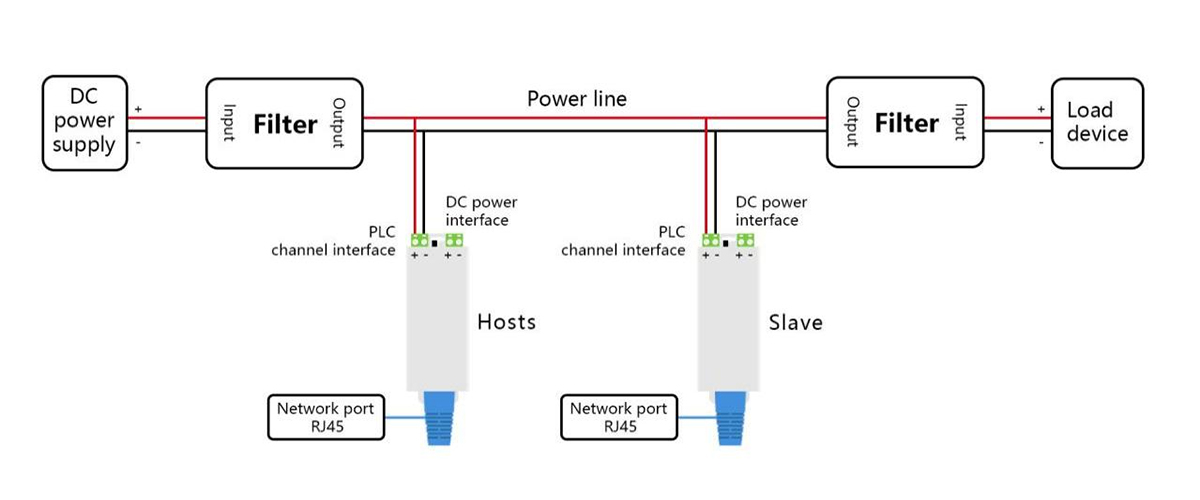

1. Đường dây nguồn KS810NS loại DC có tải, cần được sử dụng với bộ lọc. Cổng cấp nguồn bị treo và không được kết nối, cổng kênh PLC được kết nối song song với đường dây nguồn DC, hãy cẩn thận để phân biệt giữa các cực dương và cực âm. Sơ đồ nối dây tham khảo:

Hình 1

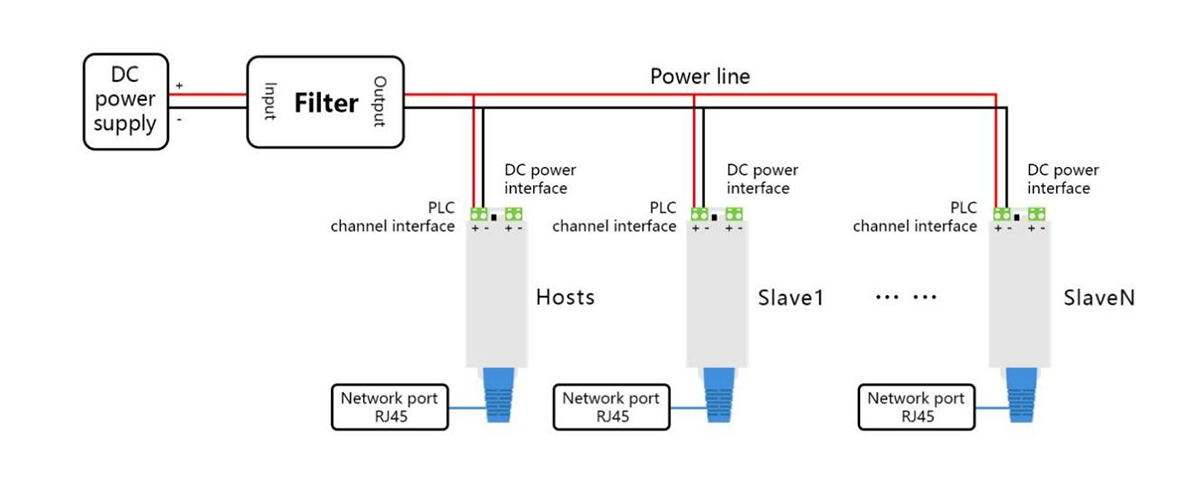

2. Đường dây điện KS810NS loại DC không tải đi trên đường dây chuyên dụng, cổng nguồn của sóng mang ở phía nguồn điện được kết nối với nguồn điện DC12-48V, cổng cấp nguồn sóng mang khác bị treo và không được kết nối, các cổng kênh của tất cả các sóng mang được kết nối song song với đường dây nguồn DC, hãy cẩn thận để phân biệt giữa các cực dương và cực âm. Sơ đồ nối dây tham khảo:

Hình 2

Dữ liệu kỹ thuật

Phân loại

Chỉ báo kỹ thuật

Nguồn điện

DC 12-48V

Cổng tín hiệu PLC

Loại NS: DC12-48V

Loại NT: AC 0-220V hoặc DC 0-400V

Bất kỳ loại cáp hai lõi, đường dây điện, dây tiếp điểm trượt, cáp vòng trượt nào

Kiểu điều chế

loại điều chế OFDM

Tần số sóng mang

2~28 MHz

băng thông Ethernet

Tự thích ứng 10M/100Mbps

Khoảng cách truyền

Đường dây điện thông thường là 500 m, cáp đồng trục 2 km, rơle loại 10 lên tới 3-5 km

RS485

Hỗ trợ thỏa thuận Modbus RTU, tốc độ truyền có thể định cấu hình 1200~115200bps

Độ trễ dữ liệu

Trong vòng 10 mili giây

Xác suất mất gói

Nhỏ hơn 0,1‰

Tổng điện năng tiêu thụ

3W

Thỏa thuận tiêu chuẩn

TCP/IP,UDP,Profinet,Plug gia đình,PlugAV gia đình,Modbus-TCP,

IEEE 802.3,IEEE 802.3U,IEEE 802.3ab,IEEE 1905.1,

IEEE 1900, IEEE 1901 v.v.

Cách mã hóa

AES-128bit

Đa phương tiện

Hỗ trợ các giao thức multicast IGMP , số lượng nút tối đa là 128

Kích thước bên ngoài

Kích thước: 160*35*26mm (L*W*H)

Trọng lượng: 250g

Cài đặt: Móc tai

Yêu cầu về môi trường

Nhiệt độ hoạt động: -40oC ~ 85oC

Độ ẩm hoạt động: 20%-95% (Không ngưng tụ)

Nhiệt độ bảo quản: -40oC ~ 85oC

thời gian làm việc

Cấp công nghiệp, hỗ trợ công việc 7*24 giờ trong mọi thời tiết
