Mô tả sản phẩm & ứng dụng

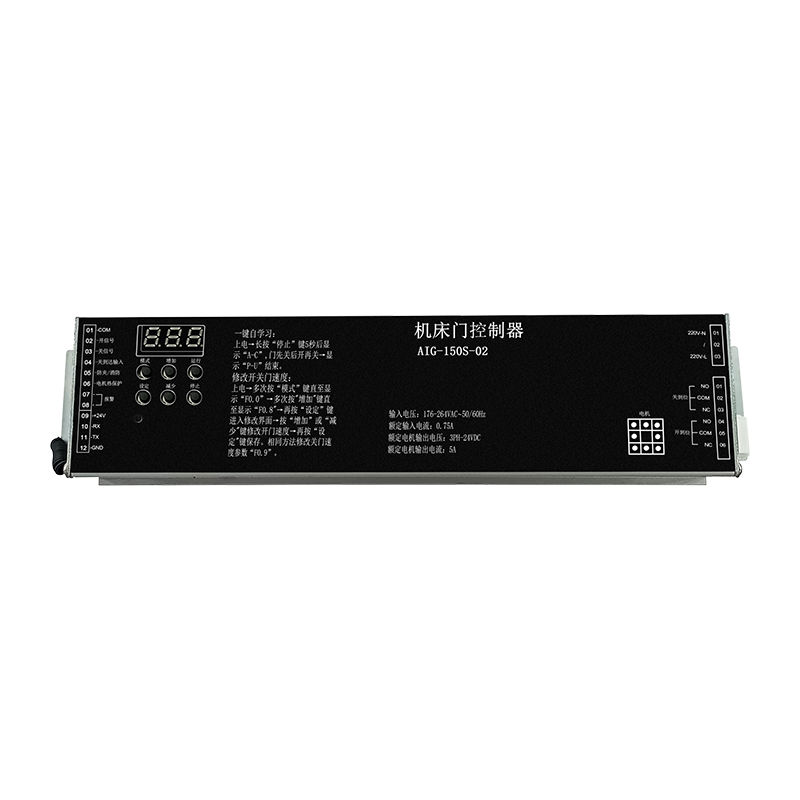

Ứng dụng mục tiêu: Bộ điều khiển này được thiết kế đặc biệt để vận hành tự động các cửa máy công cụ.
Loại hệ thống: Đây là bộ điều khiển không chổi than DC sử dụng toàn bộ điều khiển vectơ không gian vòng kín để quản lý chuyển động của động cơ.
Cấu hình vật lý: Thiết bị nhỏ gọn, có kích thước 261 x 64 x 41 mm (LxWxH).
Các tính năng chính
Gỡ lỗi bằng một phím: Hệ thống bao gồm chức năng tự học “A-c” đơn giản hóa, tự động đo hành trình cửa và xác định góc ban đầu của động cơ.
Giao diện điều khiển toàn diện: Bàn phím kỹ thuật số cho phép người dùng chuyển đổi giữa các chế độ, theo dõi dữ liệu thời gian thực (tốc độ và dòng điện) và sửa đổi các thông số chức năng.
Đường cong hoạt động đa cấp:
Nhóm Mở (O) và Đóng ©: Hỗ trợ bốn mức tốc độ riêng biệt (Lv1–Lv4) với các cài đặt có thể tùy chỉnh để tăng tốc, giảm tốc, “giật” (độ êm) và khoảng cách đệm.
I/O có thể cấu hình:
Đầu vào: Hỗ trợ các tín hiệu bên ngoài cho lệnh mở/đóng, công tắc giới hạn và đầu vào liên kết an toàn/chữa cháy.
Đầu ra Rơle: Bao gồm ba rơle có thể được lập trình cho 15 chức năng khác nhau, chẳng hạn như phát tín hiệu khi cửa mở/đóng hoàn toàn hoặc báo lỗi bộ điều khiển.
Giám sát thời gian thực (Thông số N): Theo dõi dữ liệu kỹ thuật bao gồm điện áp bus DC, vị trí bộ mã hóa hiện tại, tổng thời gian chạy và số chu kỳ cửa (lên tới hàng triệu chu kỳ).
Lợi ích & Chức năng an toàn
Độ chính xác và độ tin cậy: Việc sử dụng cáp mã hóa được bảo vệ và điều khiển vòng kín đảm bảo định vị cửa chính xác và ngăn chặn động cơ “chạy lệch” trong quá trình vận hành.
Bảo vệ an toàn:
Logic chống kẹp: Bao gồm các “vùng chết” có thể lập trình và thời gian phát hiện tình trạng ngừng hoạt động để ngăn ngừa thương tích hoặc hư hỏng thiết bị.
Bảo vệ Môi trường & Điện: Tính năng bảo vệ chống sét lan truyền và bảo vệ nhiệt động cơ (thông qua DI6 hoặc DI5).
Chẩn đoán nâng cao: Bộ điều khiển lưu trữ bốn lỗi mới nhất (ví dụ: E-01 cho quá dòng, E-02 cho lỗi bộ mã hóa) để hỗ trợ khắc phục sự cố nhanh chóng.
Tính ổn định: Bao gồm tính năng bảo vệ tích hợp chống quá điện áp, sụt áp, chết máy và quay ngược.
Thông số kỹ thuật hiệu suất sản phẩm
| Điện áp đầu vào | 176–264 VAC, 50/60 Hz |
| Động cơ không chổi than hoặc động cơ servo 24V DC có thể điều khiển, dòng điện đầu ra tối đa 7,5 A, công suất đầu ra tối đa 150 W Công tắc nguồn 24V |
| Được trang bị chức năng kết nối mạng truyền thông RS-485 |
| Tín hiệu đầu vào | mở, đóng, chống kẹp/cháy, đến, bảo vệ quá nhiệt động cơ |
| Tín hiệu đầu ra rơle | vị trí mở, vị trí đóng, lỗi |
| Phạm vi áp dụng | cửa máy công cụ, cửa chức năng được tùy chỉnh đặc biệt, v.v. |
