Mô tả sản phẩm

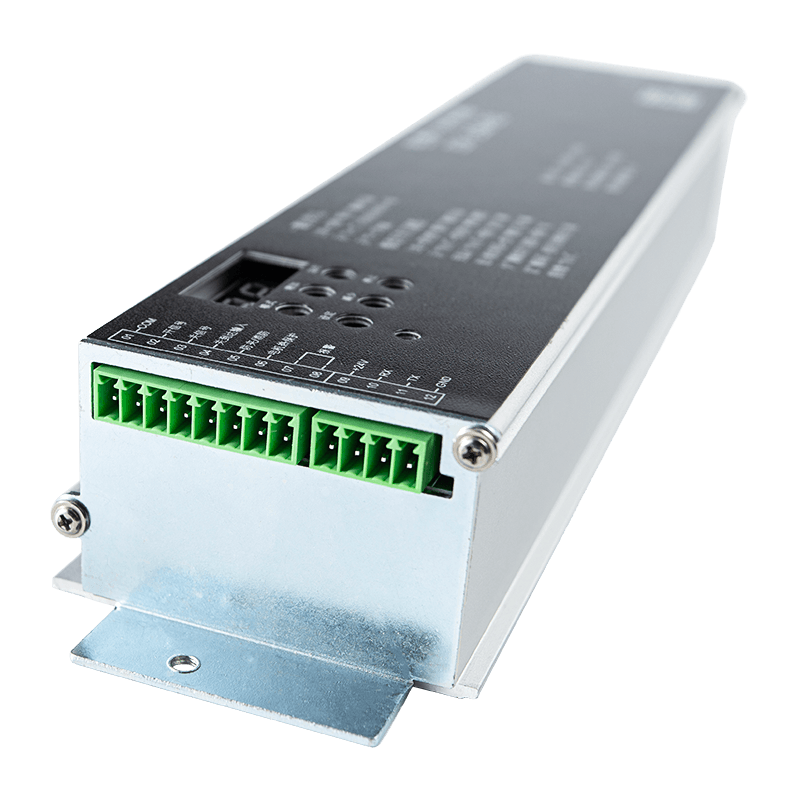

Model: AIG-150E-02 là bộ điều khiển DC không chổi than được thiết kế đặc biệt cho cửa thang máy.
Nguồn & Đầu vào: Nó hoạt động trên đầu vào 220V một pha sử dụng phương pháp nối dây ba dây (viễn thông).
Khả năng tương thích hệ thống: Nó được thiết kế để hoạt động với động cơ DC không chổi than, đặc biệt là mẫu MT02-WS-100W.
Ứng dụng
Sử dụng chính: Thiết bị này đóng vai trò là bộ điều khiển cửa trượt.
Cài đặt cụ thể: Hệ thống bao gồm các cấu hình cho các loại cửa cụ thể, chẳng hạn như cổng y tế (cả phiên bản đồng bộ bộ mã hóa và phiên bản không chổi than DC).
Môi trường: Các động cơ tương thích như MT01-YC-43W được định mức hoạt động ở nhiệt độ từ -20°C đến 50°C.
Các tính năng chính

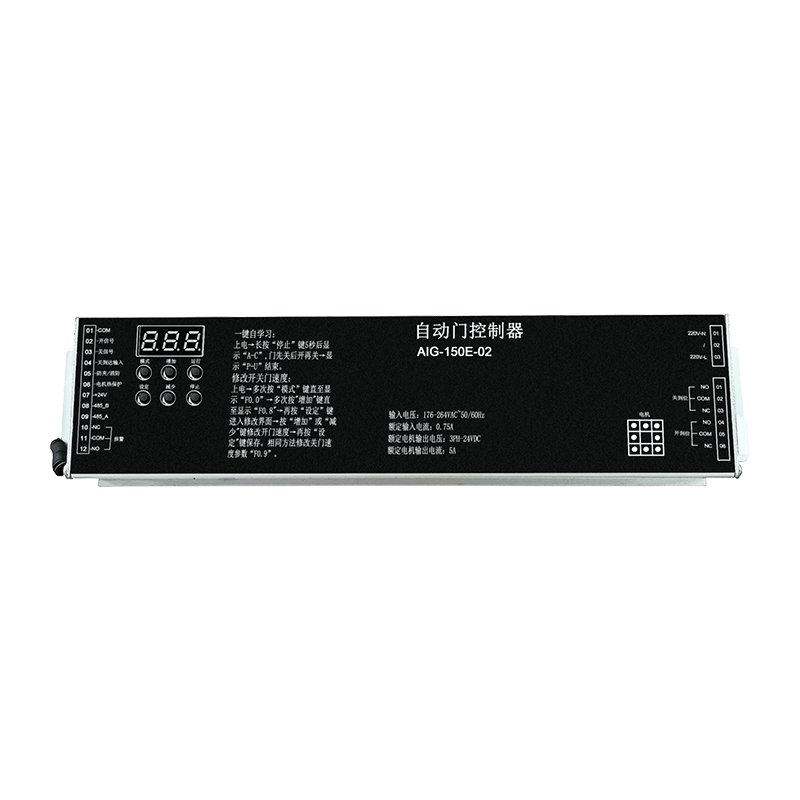

Giám sát trạng thái: Màn hình ống kỹ thuật số cung cấp phản hồi theo thời gian thực về trạng thái vận hành, chẳng hạn như đo chiều rộng cửa tự động (A_c), mở bình thường (Uoo) và đóng (Uco).
Các thông số có thể tùy chỉnh:
Thông số người dùng (P-series): Cho phép điều chỉnh tốc độ đóng/mở, thời gian trễ đóng tự động và mô-men xoắn chống kẹt.
Thông số kỹ thuật viên (dòng F): Cung cấp khả năng kiểm soát sâu hơn đối với các cặp cực động cơ, tỷ số giảm tốc và cài đặt KP/KI vòng tốc độ nâng cao để tăng tốc và giảm tốc mượt mà.
Kiểm soát mô-men xoắn: Bộ điều khiển quản lý các giai đoạn mô-men xoắn khác nhau, bao gồm mô-men xoắn khởi động, mô-men xoắn chống kẹt và mô-men xoắn giữ khi cửa vào đúng vị trí.
Chế độ hoạt động: Hỗ trợ các kiểu máy sơ cấp-thứ cấp, chế độ pin khẩn cấp và chế độ demo cũ để thử nghiệm,
Lợi ích & Chức năng an toàn
Bảo vệ an toàn: Bộ điều khiển bao gồm tính năng phát hiện chặn tích hợp (có thể điều chỉnh độ nhạy) để xác định khi nào đường đi của cửa bị cản trở.
Công cụ chẩn đoán: Hệ thống xử lý sự cố toàn diện xác định các lỗi cụ thể, chẳng hạn như lỗi bộ mã hóa/Hall (E02), quá điện áp (E05) và quá tải động cơ (E18).
Tính toàn vẹn trong vận hành: Để đảm bảo an toàn, hệ thống yêu cầu phải lắp đặt chuyên nghiệp, nối đất nghiêm ngặt và sử dụng cáp có vỏ bọc cho bộ mã hóa để chống nhiễu.
Tính năng bảo trì: Bộ điều khiển theo dõi số giờ làm việc tích lũy và cho phép "khôi phục tham số" để đặt lại thiết bị về mặc định ban đầu cho các loại cổng cụ thể.
Thông số hiệu suất sản phẩm
| Điện áp đầu vào | 176–264 VAC, 50/60 Hz |
| Khả năng tương thích động cơ | Hỗ trợ động cơ servo điện áp cao hoặc động cơ không đồng bộ điện áp cao; dòng điện đầu ra tối đa: 3A; công suất đầu ra tối đa: 500W |
| Tín hiệu đầu vào | Mở, Đóng, Chống kẹp/Chống cháy, Đến, Bảo vệ nhiệt động cơ |
| Tín hiệu đầu ra rơle | Đã đạt đến vị trí mở, Đã đạt đến vị trí đóng, Báo lỗi |
| Giao diện truyền thông | Một cổng giao tiếp nối tiếp, có thể kết nối với màn hình cảm ứng bên ngoài hoặc bảng gỡ lỗi |
| Phạm vi ứng dụng | Thích hợp cho người vận hành cửa thang máy đồng bộ chung và người vận hành cửa thang máy không đồng bộ chung |
